什么是视频矩阵？就是将视频图像从任意一个输入通道切换到任意一个输出通道显示。一般来讲，一个M×N矩阵：表示它可以同时支持M路图像输入和N路图像输出。即任意的一个输入和任意的一个输出。
视频矩阵也带有音频切换功能，能将视频和音频信号进行同步切换，这种矩阵也叫做音视频矩阵。
系统拓扑图
二、系统优势
多款机箱，灵活配置：
1、8×8、16×16、32×32、64×64多款不同路数机箱可灵活配置。
2、保存10个场景，支持群切
3、2寸LCD显示屏，显示实时状态
4、传输带宽速率高达10Gbps
5、支持HDMI, SVI, SDI, VGA, AV, CVBS, YPBPR, HDBaseT, 光纤信号
6、支持EDID的自动读取
兼容多种音视频信号：
☑支持HDMI、DVI、VGA、SDI、HDBaseT、光纤的任意输入/输出信号卡，提高系统灵活性，其中DVI输入卡兼容CVBS，YUV,VGA信号，VGA输入/输出卡均兼容CVBS，YUV,VGA信号；
☑支持模拟音频与HDMI内嵌音频选择输入；支持模拟音频与HDMI内嵌音频同时输出。
多种控制方式：
• 具有多种控制方式，前面板按键、RS232控制、IR控制，支持水晶发光按键控制等多种控制方式，LAN网络控制等多种控制方式，支持本地和远端（中控&软件）控制方式
实时操作状态：
应用功能：
无缝/有缝切换
场景调用
4K超高清
• 支持4K数字高清视频信号的传输切换，文字或图像显示更加清晰
• 支持HDMI2.0和DVI1.0协议，支持HDCP2.2协议和EDID功能
音视频同步切换：支持音视频信号同步切换，切换响应速度快
音频内嵌/解析

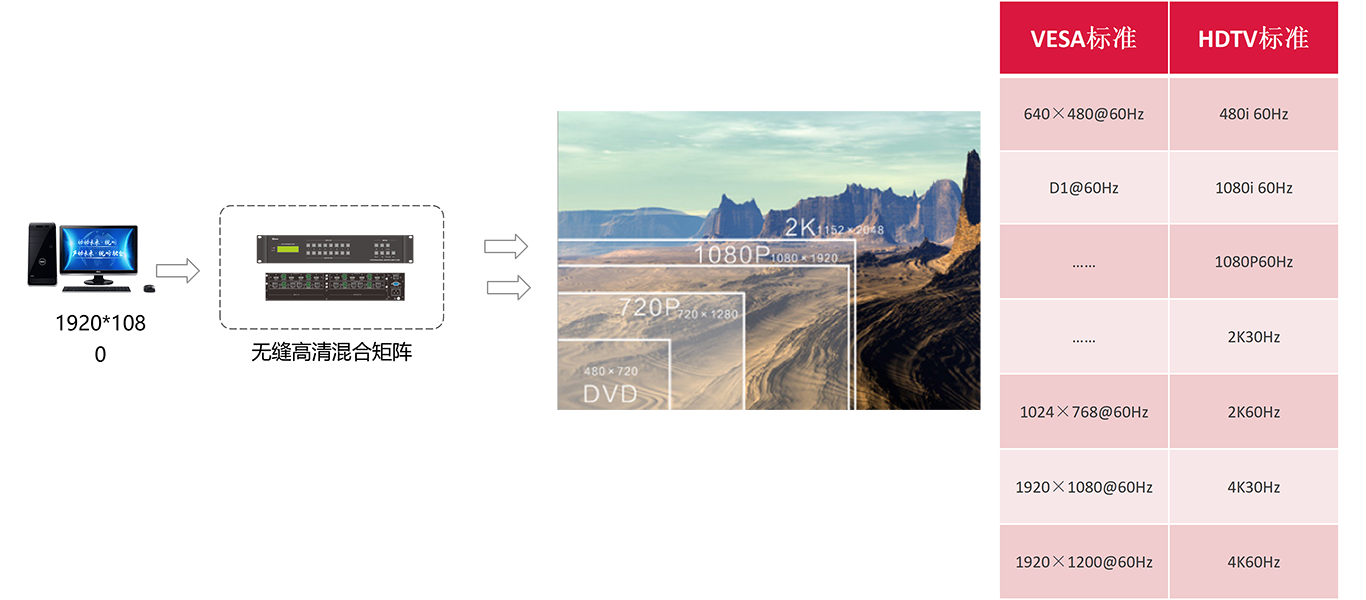

分辨率自定义：支持36中分辨率，支持1080P无缝输出，支持4K无缝输出
限号可视化操作（预览/回显）：当系统接入预览板卡时显示预览区，可将左侧信号源拖入窗口显示实时信号状态，未接入预览卡时隐藏预览区域。
超远距离传输
• 配套HDBaseT板卡时，高清视频信号的网络转换和传输功能，传输距离为70米，可实现长距离无缝切换（双绞线）
• 配套光纤板卡时，传输距离可从550米~10公里，最远可达80公里，可实现长距离无缝切换（光纤）
